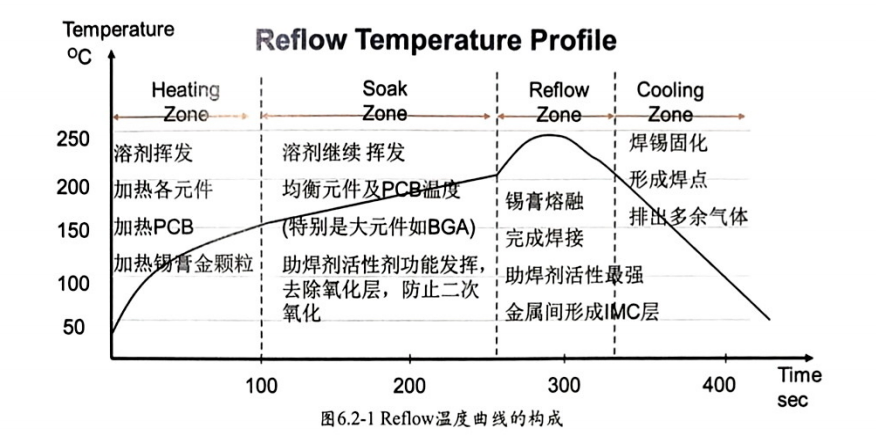

回流焊溫度曲線反饋的是進入回流焊設備的物體溫度隨著時間變化的過程。以最常用的RSS溫度曲線為例， Reflow 溫度曲線分為四大部分：Preheating Zone(溫度爬升區)、Soaking Zone( 均 溫 區 ) 、Reflow Zone(回流焊接區)、 Cooling Zone(冷卻區),圖6 . 2 - 1 Reflow溫度曲線的構成。

溫度爬升區的主要功用是對印刷有錫膏的PCB 、元件加熱，逐步將溫度升高到錫膏Tg 點，錫膏塌陷。

均溫區的主要功用是通過緩慢的升溫過程，確保PCB、各種不同尺寸&不同形態的元件溫度保持一致，達到均衡溫度的目的。

Reflow zone又稱Soldering Zone,是將焊錫溫度保持在熔點以上成液態，液態焊錫完成對焊接界面的潤濕并發生化學、化合反應，形成焊點。

冷卻區的功能是將已經完成潤濕的焊錫、元件、PCB溫度降低到焊錫熔點以下并持續降低，為產品出 Reflow做好準備。
