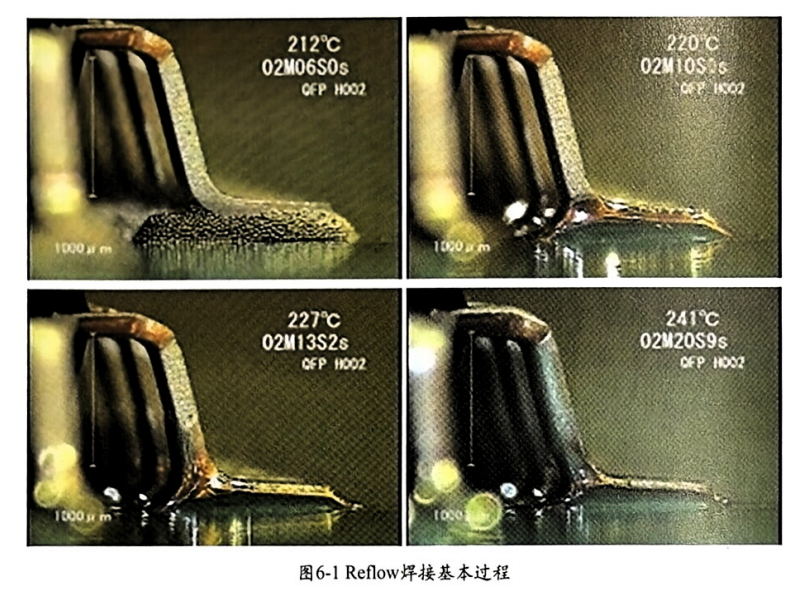

回流焊接（Reflow Process）作為 PCBA 制程的關鍵環節，通過加熱 PCB 板上的焊錫膏至熔化狀態，使焊錫潤濕焊接界面，最終實現電子元件與 PCB 焊盤的可靠連接。在這一過程中，RTS（Ramp to Solder）和 RSS（Ramp Soak Solder）兩種溫度曲線是業界主流的加熱方案，二者原理相通但實現路徑不同，適配場景與應用效果各有側重。

 RTS &RSS 溫度曲線

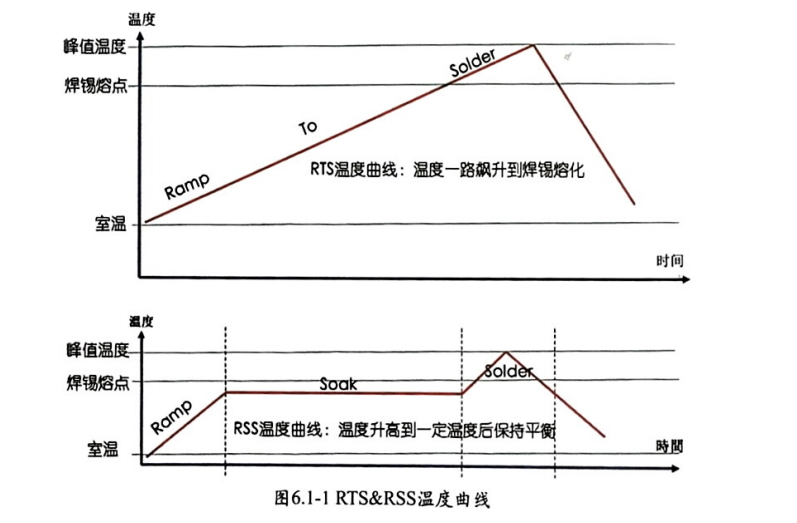

將焊錫從室溫條件逐漸加熱至熔化，有兩種常用的方案：第一種是對焊錫加熱升溫，直到焊錫熔化，過程中焊錫膏溫度一路飆升到熔化，稱之為RTS-Ramp   to   Solder 溫度曲線；另一種是錫膏加熱升溫過程中，溫度達到一定值時降低升溫斜率，讓溫度在某一范圍內持續一段時間，以利于不同大小的元件及PCB溫度保持一致后，再拉升溫度到焊錫熔化，此種溫度曲線稱之為RSS-Ramp Soak Solder,圖6.1-1 RTS&RSS 溫度曲線。兩種溫度 曲線工程目的相同，實現過程稍有差異，其體現在焊接制程中結果也存在一定區別。

RTS溫度曲線的優劣勢分析

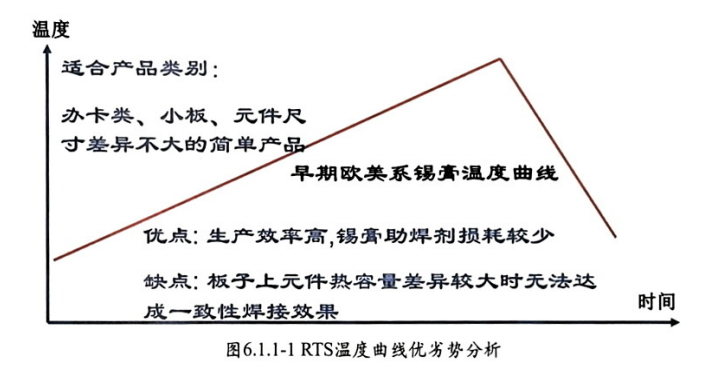

RTS 溫度曲線又稱斜拉式溫度曲線、山形溫度曲線。 RTS 溫度曲線升溫快、效率高，焊錫從室溫到熔化溫  度總體時間短，這樣焊錫膏內的助焊劑有效成分在焊錫熔化時保留的比較多，有利于在高溫狀態下清除氧化層作業。圖6.1.1-1RTS溫度曲線優劣勢分析。 RTS 溫度曲線適合單面板、 FPC 、板卡類、無大尺寸 BTC 器件、無大  熱容元件等產品。RTS 溫度曲線在遇到厚板、大尺寸BGALGA/QFN/ 功能模塊、金屬殼體連接器等產品時，因其升溫過快，小元件焊錫已經熔化，大元件焊錫還未到熔點，導致焊接不同步。所以RTS 溫度曲線不適合大板、 厚板、大熱容產品等。

RTS溫度曲線適合Tg點低的錫膏，此種錫膏特征是一進Reflow 受熱就塌陷，沒有明顯的Tg點 或Tg點 不明顯。此種焊錫膏在使用時，第一溫區設置溫度不易過高，因錫膏塌陷時錫膏內存在大量溶劑，避免焊錫膏溶劑 快速揮發隨著塌陷逃逸導致焊點周邊產生錫珠。

RSS溫度曲線的優劣勢分析

RSS 溫度曲線又稱馬鞍形溫度曲線、均溫形溫度曲線，圖6.1.2-1 RSS 溫度曲線的優劣勢分析。此溫度曲線 特征是存在一個明顯的緩慢升溫區域，業界稱作均溫區、恒溫去、浸泡區、浸溫區。從功能上講，此一升溫緩慢  的區域旨在讓板子上小元件、大元件、BTC 元件、熱容量差異很大的元件有充分的時間達到溫度一致，為焊錫同  步熔化做好準備。所以此 Soak Zone稱作均溫區更準確一些。所謂的浸泡區，純屬英文直譯的結果，就像部分同  仁將業界常說的散熱器(英文寫作Heat sink)直譯為熱沉一樣，不能說錯，但的確不是行業內用語。至于行業 內用語，沒有規定哪一種說法才正確，重點是譯文是否能被業界通用、譯文是否能準確表達含義并利于同仁理解。 所以曾經有同仁咨詢，波峰焊制程，到底稱作DiP 好還是稱作PTH好，二者是同一回事兒， 一個從傳統焊接起源說，一個從焊接特征說。非要論個準確度， PTH 的含義是Plated Through Hole 電鍍通孔，部分白色家電使用 波峰焊工藝，單面板不是電鍍通孔結構，這樣說起來DiP 使用范圍更廣泛一些，但業界認知中DiP=PTH 。另 一個經常爭論的是制程與工藝，PCBA制程、PCBA工藝，二者的英文都是PCBA Process,外資廠說制程多一些。

 RSS溫度曲線因?yàn)橛芯鶞貐^(qū)的存在，可以使用于各種復雜的產品， 如大板、厚板、雙面板、帶BGALGACCGA/Module/Connector等產品。但RSS 溫度曲線因均溫區的存在，拉長了焊錫膏從室溫到熔化的整體時間，這樣會對焊錫膏中的助焊劑耗損多一些，偶爾會發生焊接溫度夠高，但助  焊劑失效導致的冷焊現象，業界常稱謂“葡萄球效應”。

RSS溫度曲線適合有明顯Tg點的焊錫膏，如有鉛焊接工藝，錫鉛共晶焊錫膏6337的錫膏塌陷溫度(Tg)

通常在130℃;無鉛SAC305 錫膏的Tg點很多在150℃。隨著產品復雜化，產品功能愈加強大，產品上元件種 類及熱容量、封裝形態更加多樣化，不同元件間的熱容量不同，這導致了當今業界使用RTS 溫度曲線的機率大  幅萎縮，而RSS 溫度曲線一支獨大，基本統領了各 PCBA 制程溫度曲線。
