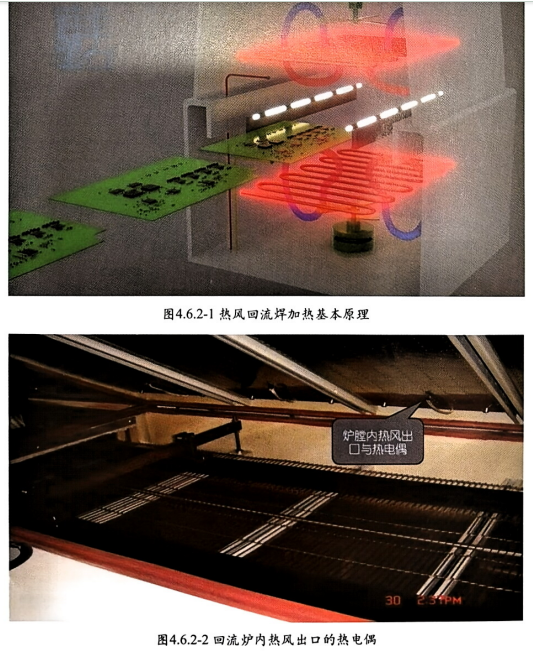

熱風回流焊是當今業界的主流，其基本原理是馬達帶動風扇(Blower) 吹風，經過加熱絲(Heater) 變成 熱風，熱風吹到PCB 表面，加熱元件、焊錫與PCB, 最終達成焊錫熔化焊接的目的，圖4.6.2-1熱風回流焊加 熱基本原理。Reflow設備在爐膛內出風口安裝熱電偶，圖4.6.2-2回流爐內熱風出口的熱電偶。

熱電偶實時感測熱風溫度并將實際值反饋給主控電腦，主控電腦控制電源，加大或縮小加熱絲功率，以此獲得設定的熱風溫度。如設定值為180℃,熱電偶與主控電腦配合形成閉環，控制吹到爐膛內的風溫度為180+1℃。從這里我們 可以看到，每個加熱區包含上下兩組 Blower&Heater, 加熱絲溫度是獨立控制的。10區的爐子意味著有10對 Blower&Heater, 也就是20組 Blower&Heater。行業通用說法，回流爐溫區數量不包含冷卻區。一臺回流焊設備， 10對加熱區，4個冷卻區，稱謂10區的爐子，“13區的爐子”意味著有13對加熱區，而不是10對加熱區和3 個冷卻區。回流爐軌道位于每對加熱區的中間，當板子帶著元件、錫膏經過時，上下熱風吹到板面進行熱交換加 熱，經過熱交換的熱風溫度降低，通過回風口回收后再次被Blower 送到加熱絲加熱到設定溫度，吹入爐膛繼續 做工，圖4.6.2-3回流焊回風口。如此反復持續不斷的工作，就是我們?nèi)粘Ｒ姷交亓骱附釉O(shè)備。圖4.6.2-4回流  焊溫度設置，顯示了典型的無鉛SAC305 焊錫常用的溫度設置及實際測試所得溫度曲線。
